Próbapanel
A próbapanel szerepe
A
megírt programjaink tesztelésére
alkalmas az általam tervezett, ismertetésre
kerülő
egyszerű próbapanel. Ez főleg a kezdők
számára
ajánlott, akik most ismerkednek a PIC rejtelmeivel. Az
eszköz a 16F84 fogadására alkalmas.
Tartalmaz 4 db
kétszínű LED-et, 2 db hétszegmenses
kijelzőt egy
4-es DIP kapcsolót. A panelon lehetőség
nyílik
egyszerű feladatok gyakorlására:
- kimenetek be- és
kikapcsolása
- kapcsolók
lekérdezése,
pergésmentesítés
- hétszegmenses kijelző
illesztése,
multiplex üzemmód
- megszakítások,
ugrótáblák használata
- PWM jel
előállítása, stb.

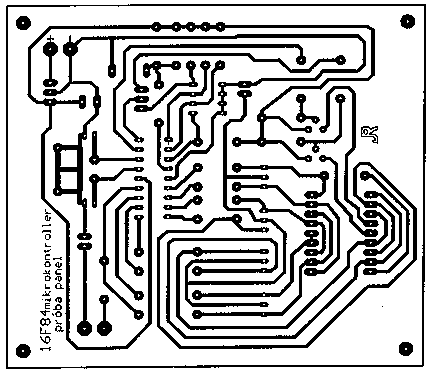

Időközben elkészült az első generációs próbapanel második verziója. Itt beépítésre került az ICSP csatlakózó, így nem kell a PIC-et kiszedni az égetéshez. Ezenkívül a hétszegmenses kijelzőt kicseréltem DC08-11EWA típusra, mert a régi már nem volt beszerezhető! FIGYELEM: a kijelző bekötésének sorrendje megváltozott, az "a" szegmens a PIC RB0-ás lábára került! A nyákterv méretarányos, így a pdf-ből közvetlenül nyomtatható a film!

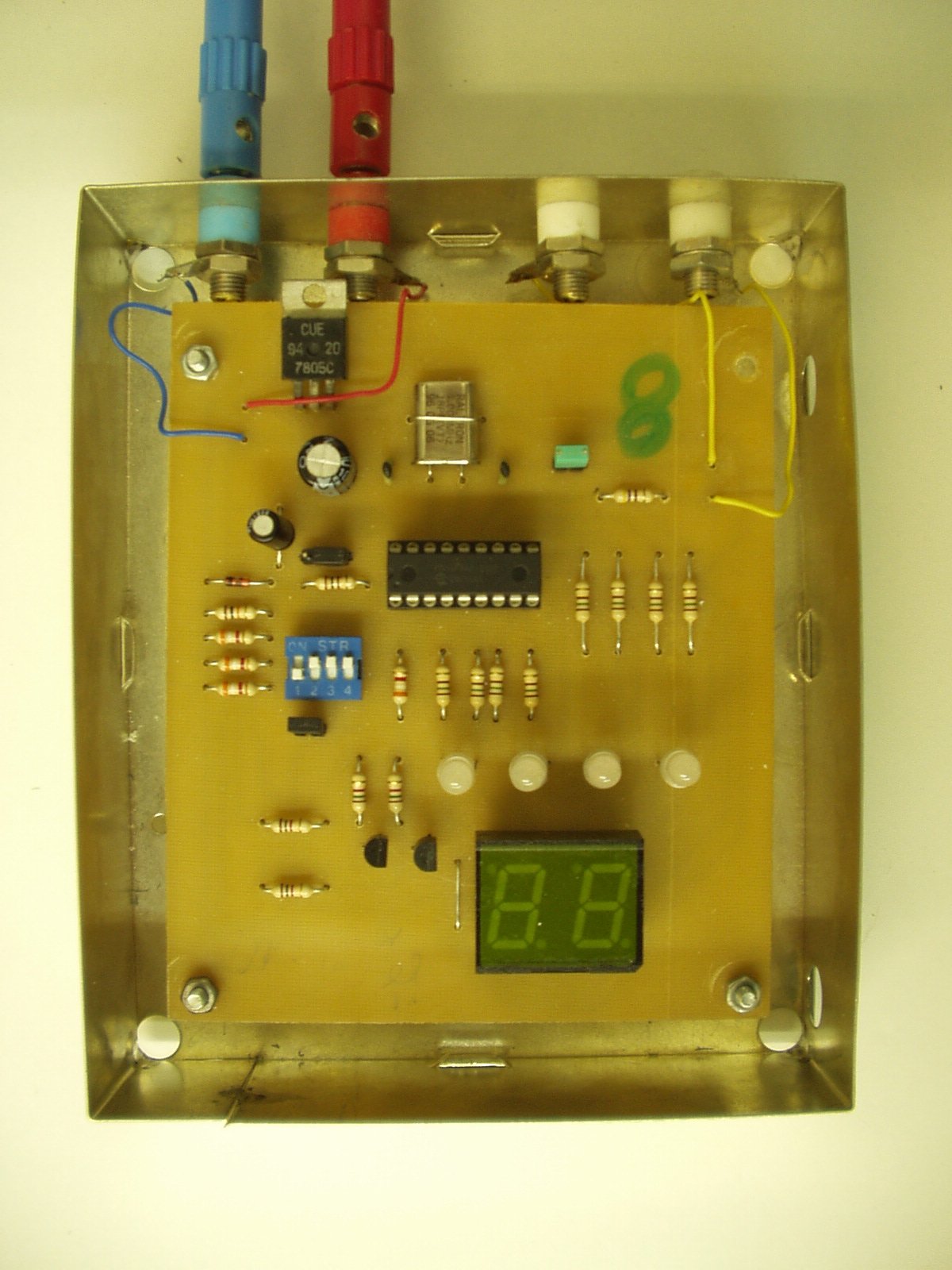

| Letöltések (V1): |  A
kész próbapanel |
||
| kapcsolási rajz | |||
| alkatrészjegyzék | |||
| beültetési rajz | |||
| nyákterv | |||
| V2 (új!) : | |||
| kapcsolási rajz |  A kész V2 |
||
| alkatrészjegyzék | |||
| beültetési rajz | |||
| nyákterv | |||
A
második generációs
próbapanel haladóknak
készült a 16F87X sorozatú
mikrovezérlőkhöz. Az ötletet a győri
mikrovezérlő versenyek gyakorlati feladatai
adták, ez alapján készült a
kapcsolás. A nyákot volt
tanítványom Kerényi Pál
(KEPA) tervezte.
Felépítésében
lényeges különbség, hogy 4 db
hétszegmenses kijelzőt tud kezelni.
Néhány mintapélda a
próbapanelhoz:
- közlekedési
lámpa vezérlése
- reakcióidő
mérése
- digitális óra
- számológép, stb.
Letöltések: |
 Az iskolai marógépen készült nyák |
||
| kapcsolási rajz | |||
| alkatrészjegyzék | |||
| beültetési rajz | |||
| nyákterv |
A harmadik generációs
próbapanel "profiknak" készült a 18F4X2 sorozatú
mikrovezérlőkhöz. Tartalmaz LED-eket (8 db piros, 4 db kétszínű, 1 db RGB),
hétszegmenses kijelzőt
(4
db), LCD kijelzőt, mátrix tasztatúrát,
kapcsolókat (4 db), nyomógombot.
Néhány mintapélda a
próbapanelhoz:
- LCD
kijelző illesztése
- "Knight Rider" 8
LED-en
- Sziporkázó színek RGB LED-del
- IIC busz használata
- Kommunikáció
PC-vel
a soros porton
| Letöltések: | A nyákterv módosítva lett (2008.12.12)!!! |
||
| kapcsolási rajz | |||
| beültetési rajz | |||
| nyákterv | |||
| alkatrészjegyzék |
